热处理制氮机
您现在所在的位置: 网站首页 >> 产品中心 >> 热处理制氮机
热处理制氮机
一、化工制氮机制氮机(氮气机、氮气发生器)的图片赏析如上:

二、制氮机(氮气机、氮气发生器)在热处理中的作用:
  1、光亮淬火、光亮退火、光亮回火:连铸、连轧、钢带;铝带、铝薄轧等保护加热,防止产品的氧化、脱碳;
  2、真空热处理:作为冷却介质;充氮加压油淬时,保护真空炉的电热元件;调节氮气压力,提高钢件的淬硬性;
  3、渗碳渗氮:提高炉气分解率,降低钢件的内氧化程度,提高零件的疲劳强度和破断抗力;渗碳后的防氧化冷却;
  4、可控气氛:作为稀释气,减少原料气的消耗,减少碳黑的形成。
  5、保护气、安全气:炉内吹洗、排气,炉门的气帘密封;停气断电时,将氮气送入炉内,防止炉气爆炸。
三、热处理用制氮机(氮气机、氮气发生器)的工作原理:
  变压吸附制氮机(氮气机、氮气发生器)以压缩空气为原料,利用碳分子筛的高性能吸咐剂对氧氮的选择吸附,直接制取氮气。
  经过净化处理的压缩空气,在变压吸附作用下,加压吸附,减压脱附。由于动力学效应,动力学直径较小的氧分子在碳分子筛微孔中扩散速率远大于氮分子,在吸附未达到平衡前,氮在气相中得到富集,便获得产品氮气。然后,通过减压至常压,脱附出被吸附的氮等杂质组份,实现了碳分子筛的再生。
  变压吸附制氮机(氮气机、氮气发生器),通常使用二个并联的吸附器,通过PLC程序控制器控制气动阀门的启闭,交替运行加压吸附和减压再生操作,连续供给原料空气,连续产出氮气。

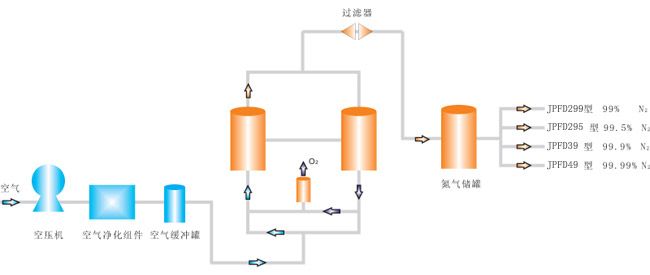

四、热处理用制氮机(氮气机、氮气发生器)的流程示意:

五、热处理用制氮机(氮气机、氮气发生器)的产品特点:
    1、吸附在常温下进行,不涉及绝热问题;
    2、工艺流程简单,设备制造小巧,占地少;
    3、启动迅速,产气快,可连续供气;
    4、能耗小,运行成本低,投资省;
    5、开停车方便,操作维护简单,撬装方便;
    6、装置适应性好,产品氮气技术指标可按工艺要求进行调节。
六、热处理用制氮机(氮气机、氮气发生器)的技术指标:
原料空气:
压      力——5~10bar
压力露点——≤10℃
油 含 量——≤0.003mg/m3
空 气 量——随氮气量和氧含量变化
产品氮气:
压      力——≤9bar
常压露点——≤-40℃
纯     度——95%~99.99%
氮 气 量——1~5000Nm3/h
注:更低氧含量及露点需求,可选配JPDC系列氮气纯化设备。

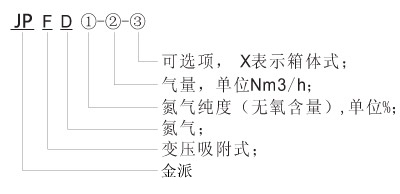

七、制氮机(氮气机、氮气发生器)的型号标识:

示例:JPFD99.5-100表示金派公司变压吸附型制氮机,每小时产100立方纯度为99.5%的氮气。
八、制氮机(氮气机、氮气发生器)的选型规格:
JPFD型制氮机(氮气机、氮气发生器)主要参数表  纯度99%

序号

气量 Nm3/h

电源 V,Hz

功率 KW

进气口 DN

出气口 DN

放空口 DN

取样口 φ

工作温度 ℃

露点 ℃

氧含量 %

空气耗量 Nm3/min

1

5

220,50

1

15

10

6

6

常温

-40

1

0.25

2

10

220,50

1

15

10

6

6

常温

-40

1

0.5

3

20

220,50

1

20

15

10

6

常温

-40

1

1

4

30

220,50

1

20

15

10

6

常温

-40

1

1.5

5

40

220,50

1

25

15

15

6

常温

-40

1

2

6

50

220,50

1

25

20

15

6

常温

-40

1

2.5

7

60

220,50

1

25

20

15

6

常温

-40

1

3

8

70

220,50

1

32

20

15

6

常温

-40

1

3.54

9

80

220,50

1

32

20

15

6

常温

-40

1

4

10

90

220,50

1

40

25

15

6

常温

-40

1

4.5

11

100

220,50

1

40

25

15

6

常温

-40

1

5

12

110

220,50

1

40

25

15

6

常温

-40

1

5.5

13

120

220,50

1

40

25

15

6

常温

-40

1

6

14

140

220,50

1

40

32

20

6

常温

-40

1

7

15

150

220,50

1

40

32

20

6

常温

-40

1

7.5

16

160

220,50

1

50

32

20

6

常温

-40

1

8

17

180

220,50

1

50

32

20

6

常温

-40

1

9

18

200

220,50

1

50

40

25

6

常温

-40

1

10

19

250

220,50

1

50

40

25

6

常温

-40

1

12.5

20

300

220,50

1

65

40

25

6

常温

-40

1

15

21

350

220,50

1

65

40

25

6

常温

-40

1

17.5

22

400

220,50

1

65

50

40

6

常温

-40

1

20

23

450

220,50

1

65

50

40

6

常温

-40

1

22.5

24

500

220,50

1

65

50

40

6

常温

-40

1

25

25

550

220,50

1

80

50

40

6

常温

-40

1

27.5

26

600

220,50

1

80

50

40

6

常温

-40

1

30

27

650

220,50

1

80

65

40

6

常温

-40

1

32.5

28

700

220,50

1

100

65

40

6

常温

-40

1

35

29

750

220,50

1

100

65

40

6

常温

-40

1

37.5

30

800

220,50

1

100

80

50

6

常温

-40

1

40

31

850

220,50

1

100

80

50

6

常温

-40

1

42.5

32

900

220,50

1

100

80

50

6

常温

-40

1

45

33

950

220,50

1

100

80

50

6

常温

-40

1

47.5

34

1000

220,50

1

100

80

50

6

常温

-40

1

50

JPFD型制氮机(氮气机、氮气发生器)主要参数表  纯度99.5%

序号

气量 Nm3/h

电源 V,Hz

功率 KW

进气口 DN

出气口 DN

放空口 DN

取样口 φ

工作温度 ℃

露点 ℃

氧含量 %

空气耗量 Nm3/min

1

5

220,50

1

15

10

6

6

常温

-45

0.5

0.28

2

10

220,50

1

15

10

6

6

常温

-45

0.5

0.57

3

20

220,50

1

20

15

10

6

常温

-45

0.5

1.13

4

30

220,50

1

20

15

10

6

常温

-45

0.5

1.7

5

40

220,50

1

25

15

15

6

常温

-45

0.5

2.27

6

50

220,50

1

25

20

15

6

常温

-45

0.5

2.83

7

60

220,50

1

25

20

15

6

常温

-45

0.5

3.4

8

70

220,50

1

32

20

15

6

常温

-45

0.5

3.97

9

80

220,50

1

32

20

15

6

常温

-45

0.5

4.53

10

90

220,50

1

40

25

15

6

常温

-45

0.5

5.1

11

100

220,50

1

40

25

15

6

常温

-45

0.5

5.67

12

110

220,50

1

40

25

15

6

常温

-45

0.5

6.23

13

120

220,50

1

40

25

15

6

常温

-45

0.5

6.8

14

140

220,50

1

40

32

20

6

常温

-45

0.5

7.93

15

150

220,50

1

40

32

20

6

常温

-45

0.5

8.5

16

160

220,50

1

50

32

20

6

常温

-45

0.5

9.07

17

180

220,50

1

50

32

20

6

常温

-45

0.5

10.2

18

200

220,50

1

50

40

25

6

常温

-45

0.5

11.33

19

250

220,50

1

50

40

25

6

常温

-45

0.5

14.17

20

300

220,50

1

65

40

25

6

常温

-45

0.5

17

21

350

220,50

1

65

40

25

6

常温

-45

0.5

19.83

22

400

220,50

1

65

50

40

6

常温

-45

0.5

22.67

23

450

220,50

1

65

50

40

6

常温

-45

0.5

25.5

24

500

220,50

1

65

50

40

6

常温

-45

0.5

28.33

25

550

220,50

1

80

50

40

6

常温

-45

0.5

31.17

26

600

220,50

1

80

50

40

6

常温

-45

0.5

34

27

650

220,50

1

80

65

40

6

常温

-45

0.5

36.83

28

700

220,50

1

100

65

40

6

常温

-45

0.5

39.67

29

750

220,50

1

100

65

40

6

常温

-45

0.5

42.5

30

800

220,50

1

100

80

50

6

常温

-45

0.5

45.33

31

850

220,50

1

100

80

50

6

常温

-45

0.5

48.17

32

900

220,50

1

100

80

50

6

常温

-45

0.5

51

33

950

220,50

1

100

80

50

6

常温

-45

0.5

53.83

34

1000

220,50

1

100

80

50

6

常温

-45

0.5

56.67











JPFD型制氮机(氮气机、氮气发生器)主要参数表  纯度99.9%

序号

气量 Nm3/h

电源 V,Hz

功率 KW

进气口 DN

出气口 DN

放空口 DN

取样口 φ

工作温度 ℃

露点 ℃

氧含量 %

空气耗量 Nm3/min

1

5

220,50

1

15

10

6

6

常温

-50

0.1

0.38

2

10

220,50

1

15

10

6

6

常温

-50

0.1

0.75

3

20

220,50

1

20

15

10

6

常温

-50

0.1

1.5

4

30

220,50

1

25

15

10

6

常温

-50

0.1

2.25

5

40

220,50

1

25

15

15

6

常温

-50

0.1

3

6

50

220,50

1

40

20

15

6

常温

-50

0.1

3.75

7

60

220,50

1

40

20

15

6

常温

-50

0.1

4.5

8

70

220,50

1

40

20

15

6

常温

-50

0.1

5.25

9

80

220,50

1

40

20

15

6

常温

-50

0.1

6

10

90

220,50

1

40

25

15

6

常温

-50

0.1

6.75

11

100

220,50

1

40

25

15

6

常温

-50

0.1

7.5

12

110

220,50

1

50

25

15

6

常温

-50

0.1

8.25

13

120

220,50

1

50

25

15

6

常温

-50

0.1

9

14

140

220,50

1

50

32

20

6

常温

-50

0.1

10.5

15

150

220,50

1

50

32

20

6

常温

-50

0.1

11.25

16

160

220,50

1

50

32

20

6

常温

-50

0.1

12

17

180

220,50

1

50

32

20

6

常温

-50

0.1

13.5

18

200

220,50

1

65

40

25

6

常温

-50

0.1

15

19

250

220,50

1

65

40

25

6

常温

-50

0.1

18.75

20

300

220,50

1

65

40

25

6

常温

-50

0.1

22.5

21

350

220,50

1

65

40

25

6

常温

-50

0.1

26.25

22

400

220,50

1

80

50

40

6

常温

-50

0.1

30

23

450

220,50

1

80

50

40

6

常温

-50

0.1

33.75

24

500

220,50

1

80

50

40

6

常温

-50

0.1

37.5

25

550

220,50

1

100

50

40

6

常温

-50

0.1

41.25

26

600

220,50

1

100

50

40

6

常温

-50

0.1

45

27

650

220,50

1

100

65

40

6

常温

-50

0.1

48.75

28

700

220,50

1

100

65

40

6

常温

-50

0.1

52.5

29

750

220,50

1

100

65

40

6

常温

-50

0.1

56.25

30

800

220,50

1

100

80

50

6

常温

-50

0.1

60

31

850

220,50

1

125

80

50

6

常温

-50

0.1

63.75

32

900

220,50

1

125

80

50

6

常温

-50

0.1

67.5

33

950

220,50

1

125

80

50

6

常温

-50

0.1

71.25

34

1000

220,50

1

125

80

50

6

常温

-50

0.1

75

JPFD型制氮机(氮气机、氮气发生器)主要参数表  纯度99.99%

序号

气量 Nm3/h

电源 V,Hz

功率 KW

进气口 DN

出气口 DN

放空口 DN

取样口 φ

工作温度 ℃

露点 ℃

氧含量 %

空气耗量 Nm3/min

1

5

220,50

1

15

10

6

6

常温

-55

0.01

0.58

2

10

220,50

1

20

10

6

6

常温

-55

0.01

1.17

3

20

220,50

1

25

15

10

6

常温

-55

0.01

2.33

4

30

220,50

1

25

15

10

6

常温

-55

0.01

3.5

5

40

220,50

1

32

15

15

6

常温

-55

0.01

4.67

6

50

220,50

1

40

20

15

6

常温

-55

0.01

5.83

7

60

220,50

1

40

20

15

6

常温

-55

0.01

7

8

70

220,50

1

40

20

15

6

常温

-55

0.01

8.17

9

80

220,50

1

40

20

15

6

常温

-55

0.01

9.33

10

90

220,50

1

50

25

15

6

常温

-55

0.01

10.5

11

100

220,50

1

50

25

15

6

常温

-55

0.01

11.67

12

110

220,50

1

50

25

15

6

常温

-55

0.01

12.83

13

120

220,50

1

50

25

15

6

常温

-55

0.01

14

14

140

220,50

1

65

32

20

6

常温

-55

0.01

16.33

15

150

220,50

1

65

32

20

6

常温

-55

0.01

17.5

16

160

220,50

1

65

32

20

6

常温

-55

0.01

18.67

17

180

220,50

1

65

,

32

20

6

常温

-55

0.01

21

18

200

220,50

1

65

40

25

6

常温

-55

0.01

23.33

19

250

220,50

1

80

40

25

6

常温

-55

0.01

29.17

20

300

220,50

1

80

40

25

6

常温

-55

0.01

35

21

350

220,50

1

100

40

25

6

常温

-55

0.01

40.83

22

400

220,50

1

100

50

40

6

常温

-55

0.01

46.67

23

450

220,50

1

100

50

40

6

常温

-55

0.01

52.5

24

500

220,50

1

100

50

40

6

常温

-55

0.01

58.33

25

550

220,50

1

100

50

40

6

常温

-55

0.01

64.17

26

600

220,50

1

125

50

40

6

常温

-55

0.01

70

27

650

220,50

1

125

65

40

6

常温

-55

0.01

75.83

28

700

220,50

1

125

65

40

6

常温

-55

0.01

81.67

29

750

220,50

1

125

65

40

6

常温

-55

0.01

87.5

30

800

220,50

1

150

80

50

6

常温

-55

0.01

93.33

31

850

220,50

1

150

80

50

6

常温

-55

0.01

99.17

32

900

220,50

1

150

80

50

6

常温

-55

0.01

105

33

950

220,50

1

150

80

50

6

常温

-55

0.01

110.83

34

1000

220,50

1

150

80

50

6

常温

-55

0.01

116.67

注:
1、以上列表所列数据以原料压缩空气压力0.8MPa(表压),耗气量为进吸附筒前的实际流量,20℃环境温度,0米标高和80%相对湿度为设计基准。
2、以上列表仅供参考,金派气体保留不预先通知自行改变其产品设计及参数的权利。详细资料请联系本公司销售部。
九、制氮机(氮气机、氮气发生器)的产品用途:
    金属热处理:光亮淬火与退火、渗碳、可控气氛、粉末金属烧结;
    化学工业:覆盖、惰性气体保护、压力传输、油漆、涂料充氮排氧;
    石油工业:氮气钻井、油井维修、精炼、天然气回收;
    化肥工业:氮肥原料、触媒保护、洗涤气;
    电子工业:大规模集成电路、电子元件及半导体处理;
    食品工业:食品包装、啤酒保鲜、非化学消毒、水果和蔬菜保鲜;
    医药工业:药品充氮包装、运输和保护,药料气动传输;
    煤炭工业:煤矿防灭火,煤矿开采过程中的瓦斯气置换;
    橡胶工业:交联电缆生产和橡胶制品生产防老化保护;
    玻璃工业:浮法玻璃生产中的气体保护;
    文物保护:出土文物、书画、青铜器、丝织品等的防腐处理及惰性气保护。

版权所有@苏州市金派气体设备有限公司 地址:苏州市相城区黄桥镇苏埭路2号 技术支持:苏州英腾信息技术有限公司
